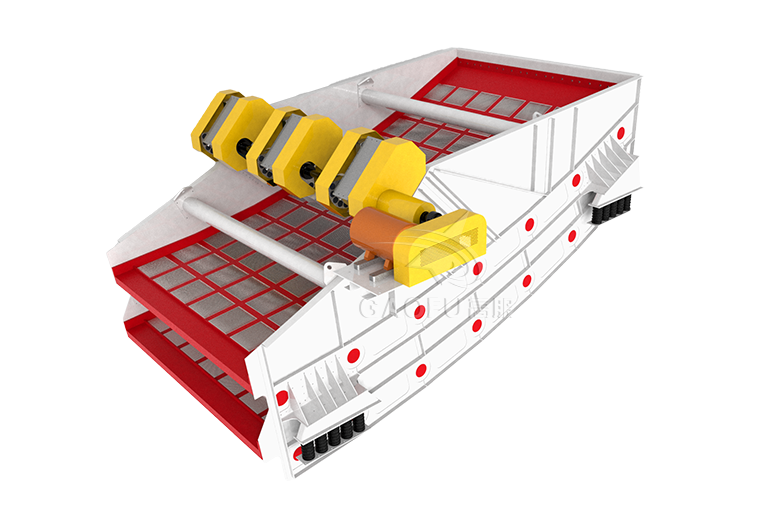

香蕉筛

香蕉筛

应用范围:

煤炭分级、脱泥、脱水、脱介,也可用于矿山大物料量采选作业中的筛选处理

物  料:

煤炭、煤矸石、煤泥及其他矿物的筛选、分级、脱水等

订购咨询

具体优惠政策请致电400-0373-041

更大的振动强度
PLC电控装置
振动参数设置合理
使振动筛通过量大,筛分效率高,处理能力强。 激振力大小可调,可加上PLC电控装置,远程操作更方便。 避开筛体各级固有频率,减少共振影响。
加大有效筛分面积
过共振区平稳
工作噪音低
入料斗采用独特的结构设计,出料规格多,不堵孔。 减振弹簧采用橡胶隔振弹簧,寿命长,噪声小。 噪音等级低于75分贝,运行平稳,长寿命。



香蕉筛适用于金属矿山、煤炭等高负荷、高强度的工况,根据等厚筛分原理,筛面采用五段或六段不同倾角布置,其特殊的结构使其更加适合于物料中含有大量细小颗粒的工况,对中细粒煤分级效果更为显著。在煤炭行业,大型香蕉筛以其处理量大、效率高、性能可靠而得到用户的亲睐,并广泛应用于煤炭的分级、脱水、脱介和脱泥,它可以取代由一系列圆振动筛直线筛组成的多个等厚筛分系统。

工作原理

香蕉筛工作原理

香蕉形振动筛是一种自同步重型等厚筛,筛箱近似于香蕉形状,筛梁采用箱形梁,该振动筛传动系统由电动机通过皮带轮、三角带,再由万向连接轴传递给激振器,激振器之间由中间传动轴连接。筛面采用不同倾角的折线形式,从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层高,呈现均匀状态,筛分效率显著提高,比相同有效面积振动筛的处理量提高1-2倍,对于细粒含量高,特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时,香蕉型振动筛分机具有较高的筛分效率。

技术参数

规格型号 入料粒度(mm) 筛孔尺寸(mm) 有效面积(m²) 功率(kW) 振幅(mm) 重量(T)
ZX-1836 ≤300mm 0.2~50mm 6.48 12 8~10 6
ZX-1848 6.84 18.5 8~10 7.8
ZX-2448 11.52 22 8~12 10
ZX-2461 14.64 22 8~12 11.5
ZX-3061 18.3 37 8~12 13
2ZX-3061 18.3*2 45 8~12 17
ZX-3073 21.9 45 8~12 15
2ZX-3073 21.9*2 55 8~12 18
ZX-3661 22 45 8~12 17
2ZX-3661 22*2 55 8~12 18
ZX-3673 26.28 55 8~12 20
2ZX-3673 26.28*2 75 8~12 24
ZX-4373 31.4 75 8~12 28
