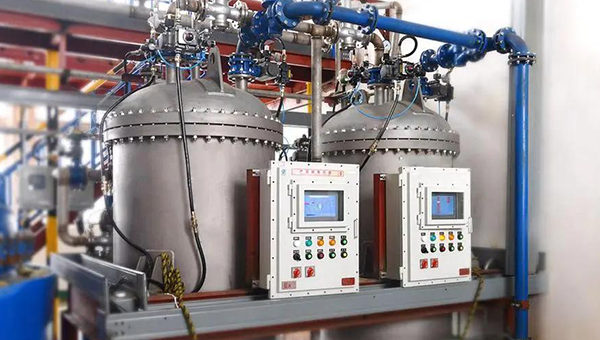

烛式过滤器

烛式过滤器

应用范围:

食品行业、医药行业、化工行业、水处理、油脂油墨

物  料:

生物制药、农药、催化剂过滤、啤酒、饮料、工业用油、食用油、循环水、硫酸钡、硫化锌、硫化铁、氢氧化铁、氢氧化铝、二氧化钛等

订购咨询

具体优惠政策请致电400-0373-041

密闭过滤
滤芯复式结构
过滤精度高
密闭过滤,无泄漏,无环境污染。 滤芯设计采用复式结构(内部金属网孔支承+外部滤布),应用领域广,过滤效果好。 过滤精度高(0.3-100μm),通用性强,适用广泛,能实现一次性过滤。
气体反吹排渣
PLC全自动化
多种烛式滤芯
采用气体反吹排渣,干净迅速,适应多种粘稠、高固含量的物料。 整个过滤过程可实现PLC全自动化,做到无人值守完成全流程。 不锈钢304、316L、塑料PP、PPS 、PTFE等多样式可选。



烛式过滤器是一种较为先进、安全、节能、环保、自动密闭过滤的澄清设备,固体颗粒或者助滤剂作为过滤介质,烛式芯的结构设计,可实现壳体内无残液排放,不影响上下批料在滤芯底部没有任何障碍结构,同时底部可手动、气动电动排渣,排渣口很大。而滤芯又垂直安装,非常有利于垂直排渣,是所有过滤设备中接近全卫生级要求的设备,多种烛式滤芯过滤机结构(不锈钢304、316L、塑料PP、PPS、PTFE等)样式多样,其中过滤介质的多次反复利用,节省了大量的过滤耗材;筒体密闭牢固保证了生产过程无泄漏;微电脑自动化全程控制。

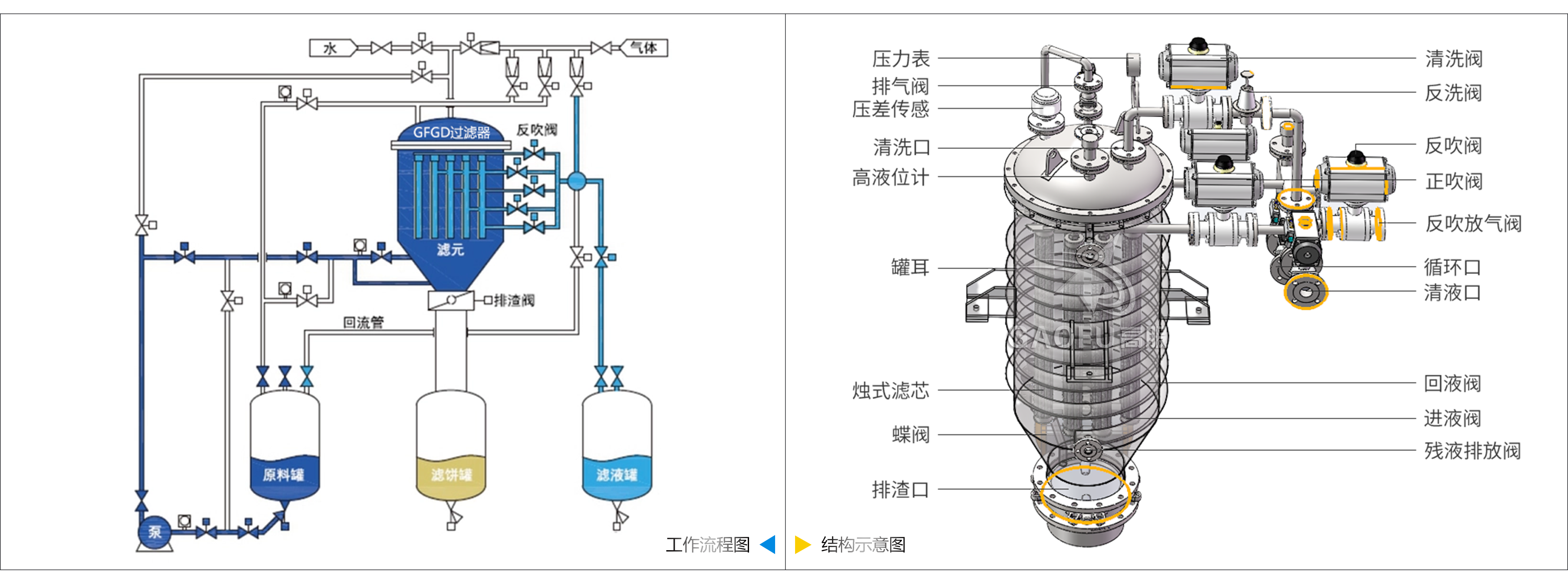

工作原理

过滤时用泵将需过滤物料送入过滤器内,当液体经过滤布时,会在滤布表面逐步集聚液体中的固体物质,当这些固体物质达到一定厚度时,就形成了滤饼。由于滤饼微粒之间的空隙很小,阻留了液体中颗粒杂质的逃逸,这样就使滤液变清,在滤饼层未形成前,排出的“清液”再回到原物料罐作循环过滤,直至滤饼层形成(能达到过滤要求),过滤器提供一信号给PLC控制清液不再循环,清液通过过滤阀送至下道工序使用,进行正常过滤。

正常过滤一段时间后,当多孔烛芯上滤饼层达到一定厚度时,滤液通过滤饼的速率降低,过滤效率变差,过滤器压力升高(0.5MPc以上)这时压差开关(或者压力传感器)提供一信号给PLC停止过滤泵、关闭进料阀,打开正吹阀,然后排净过滤器内的残液,当过滤器内液体低于滤芯时打开排液阀残液通过排液阀排净,这时过滤器内压力迅速下降PLC接收到低压信号,关闭正吹阀,打开反吹阀(压缩空气、氮气或饱和蒸汽)进行反吹,使滤饼脱落,反吹一定时间后(30秒),停止反吹,打开过滤器排渣口进行排渣,排渣结束后关闭排渣口,完成一个过滤周期,回到过滤前初始状态,准备进行下一轮过滤。



主要结构

烛式过滤器是一款自动化压力式过滤装置,主要由筒体、滤芯、滤布、助滤剂、PLC电器控制系统和配件等组成,其他辅助设备包含空压机,压力感应器等,筒体和滤芯的材质主要为不锈钢(304/316/321)、碳钢、钛材,滤布的材质主要为PP(聚丙烯)、PE(聚酯)、PPS(聚苯硫醚)、PTFE(聚四氟乙烯)、尼龙纤维等,助滤剂则按生产过程中的过滤标准要求来配置,主要有活性炭、硅藻土等。烛式过滤器作为一款生产流水线上的大型设备,通常也称为烛式过滤机。

技术参数

烛式过滤器

型号 过滤面积(㎡) 滤芯数量(根) 滤芯长度(mm) 滤芯规格(mm) 滤芯材质(mm) 使用压力(MPa) 使用温度 桶体直径(mm)
GFZS-1 1 5 1000 φ80mm梅花管状滤芯 ①不锈钢SUS304316L
③聚丙烯
MAX:0.6 PP≤90℃
PE≤130℃
400
GFZS-2 2 8 1000 500
GFZS-3 3.3 12 1000 600
GFZS-5 5 12 1500 600
GFZS-10 10 30 1500 950
GFZS-15 15 42 1500 1100
GFZS-20 20 42 2000 1100
GFZS-30 30 62 2000 1300
GFZS-40 40 66 2500 1400
GFZS-50 50 82 2500 1500
